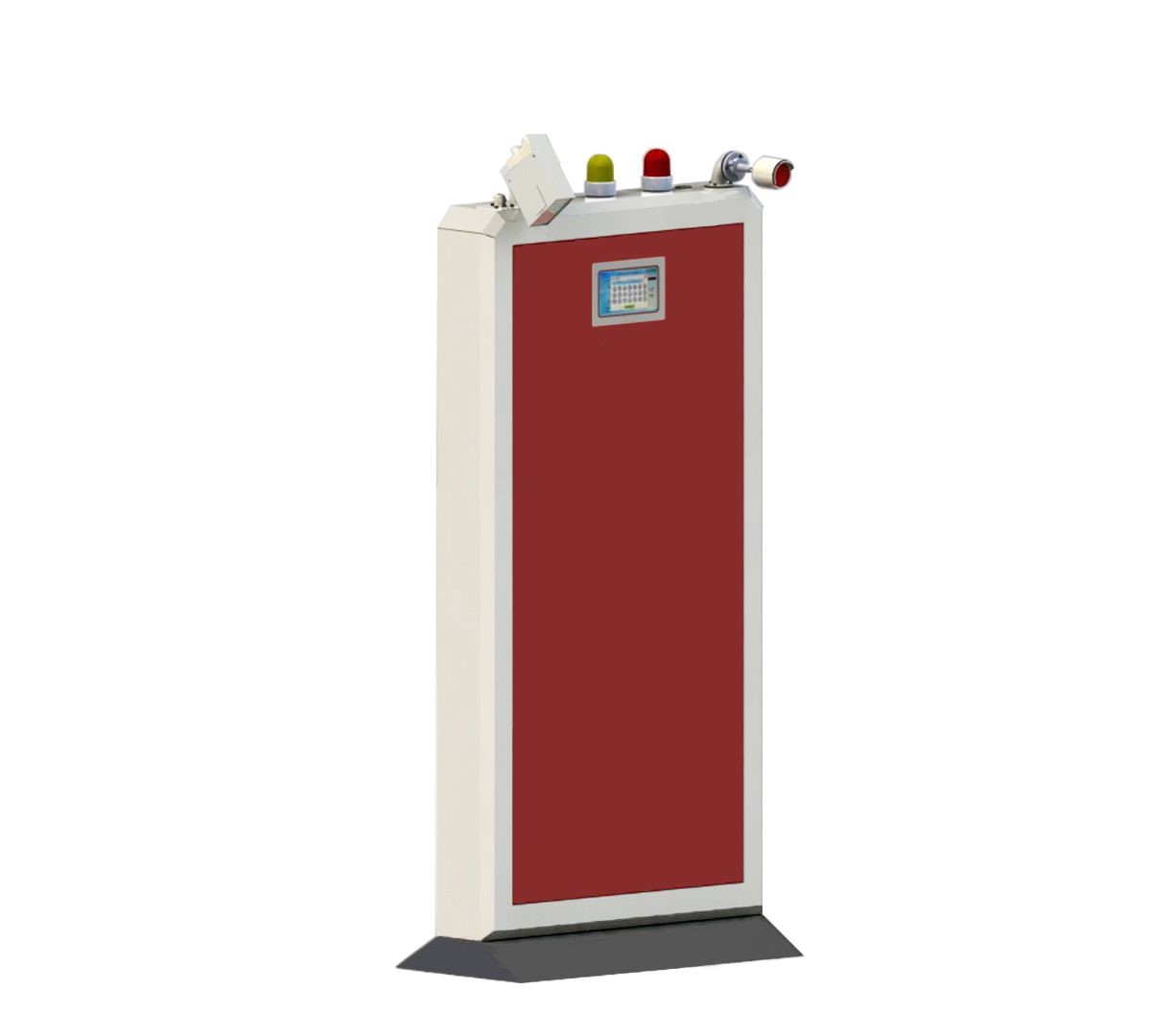

WIN-500是一種行包通道式輻射探測儀，采用雙探測器的設計，包括：γ探測器和中子探測器。可以用于進出境郵件的監管。在海關郵檢業務現場，對通過檢測通道（傳送帶）的郵件進行在線實時檢測，發現所攜帶的放射性源物質，輸出報警信息，并完成對檢測數據的儲存。同時，系統與上級管理系統聯網，構成遠程實時檢測信息系統平臺。
系統特點
u 設備硬件系統采用模塊化設計，方便組裝、維護、升級。設備增加防撞措施，防撞性能滿足口岸要求。具備聲光報警功能，能提示操作人員處置。安裝有圖像捕捉識別模塊。預留與海關郵檢作業場地查驗流水線集成的接口，能在報警時停止流水線。
u 設備配套軟件系統可以按要求接入海關業務網絡，具備與海關監控平臺連接功能，能上傳報警信息。
u 監測系統能不依賴外圍設備或遠程工作站獨立運行，并不受外圍設備故障的影響。
u 被監測物體通過探測區域或靜止于探測區域時進行測量，此時用戶可對被監測物體進行可控的分析（如輸入采集時間和/或開始計數）。
u 監測系統具備在內部存儲≥3h測量數據或≥1000組完整占用數據的能力，其存儲方法應能保證在系統失電的情況下防止數據的丟失。
u 監測系統具備在內部存儲≥100組報警數據的能力，其存儲方法能保證在系統掉電的情況下防止數據的丟失。每組報警數據包含以下采集和識別結果信息：未經處理的能譜（多探測器系統中每個探測器的能譜）；時間和日期；識別的核素及其分類；通過速度（如適用）；監測系統的標識；報警情況（γ射線和/或中子）；本底（γ射線及能譜和中子計數率）；測量過程中的γ計數率；測量過程中的中子計數率。
u 監測系統具備在內部或外部設備上顯示γ計數率和中子計數率隨時間變化的歷史數據的能力。
u 如果在發生報警的測量過程中或之后不能識別出核素種類，顯示或另外提供指示（如“無法識別”、“未知源”等）。
u 如果在核素識別的結果中包括核素識別置信度，在數據組中提供置信度數值，并且描述顯示置信度數值的含義。
u 監測系統具備對靜止于探測區域中的物體進行核素識別測量的能力。用戶在靜態模式和動態模式之間進行選擇。說明靜態模式的建議測量時間，同時用戶可自定義測量時間。最大可選擇的測量時間由和用戶協商確定。
u 監測系統能夠提供本地及遠程監控中心聲、光報警功能，報警提示醒目，報警聲響亮。
u 向經過培訓的使用者提供以下信息和控制：查看運行狀態；查看報警提示；復位報警狀態；查看被識別出的放射性核素的種類和分類（可由高級用戶或管理員用戶自定義）。
u 通過用戶訪問控制或特殊指令向管理員用戶提供以下信息和操作：查看、修改運行參數（核素庫、報警控制）；查看、修改數據記錄的時間間隔；查看報警歷史記錄；查看能譜；查看核素識別結果和修改基本提示功能；查看占用數據組（如果使用了占用傳感器）；查看計數率曲線（計數率隨時間變化的歷史數據）；查看本底輻射信息；查看報警選擇條件；查看狀態提示條件，包括設置用于觸發高本底報警提示的閾值的能力；查看能量和/或效率校準信息。
u 監測系統的檢測記錄及報警記錄的詳細信息均可以導出基于ANSI N42.42-2006《國家安全用輻射探測器數據格式標準》的數據格式的文件。
u 監測系統本身具有核素庫，包括但不限于核材料、工業核素、醫用核素、天然核素等；用戶可編輯核素庫。
u 監測系統還具有以下功能：
l 無源自校準；
l 實時顯示γ計數率曲線，中子計數率曲線，詳細的報警信息；
l 顯示每個探測器的實時數據、報警情況和工作狀態；
l 統計分析、分類查詢、報表生成及打??；
l 提供系統探測器標定所用工具軟件；
l 提供誤報警測試所用工具軟件；
l 具有劑量率顯示及報警功能；
儀器參數
u 探測器：
l 類型：NaI探測器
l 數量：1個
l 體積：1L
l 能量分辨率：≤8.5%（Cs-137@661.62keV）
l 能量探測范圍：50keV~3000 keV
u 中子探測器：
l 類型：He - 3氣體正比計數管
l 數量：2個
l 能量探測范圍：熱中子～l4MeV
l 誤報警率：系統在1000次占用中誤報警率和誤識別率不大于1次
l 動態模式單核素識別：將下表中所列活度的放射性物質通過行包放射性物質監測識別系統，監測系統在10次連續試驗和報警中能正確識別至少8次（測試參考《輻射防護儀器 用于探測和識別非法放射性物質運輸?shù)幕谧V分析的門式檢測系統》GB/T 31836-2015）。
l 中子輻射響應：當使用2×104/s252Cf的以1.2m/s速度通過探測區域時，監測系統應發出中子報警，在50次占用中監測系統至少報警49次（測試參考《輻射防護儀器 用于探測和識別非法放射性物質運輸?shù)幕谧V分析的門式檢測系統》GB/T 31836-2015）。
u 監測區域高度：0.1m~1.5m范圍
u 監測區域?qū)挾?/font> (通道寬度)：≥1米
u 通行速度：快件、郵件監管現場設備滿足通過最高速度為0.5m/s
u （符合《輻射防護儀器 用于探測和識別非法放射性物質運輸?shù)幕谧V分析的門式檢測系統》（GB/T31836-2015））
u 穩定性：滿足穩定性要求，在設備γ伽瑪探測器、單個中子探測器發生壞損的情況下仍可保證正常工作。最大限度減少設備誤報警，包括系統錯誤報警、相鄰前后流水線串?dāng)_導致的虛假報警、雨雪天氣等一些自然現象導致的虛假報警等。
u 圖像捕捉識別模塊：
l 圖像捕捉識別模塊集成在設備內部，并在軟件客戶端能實時監控監測區域，具有靜態、動態圖像捕捉及識別功能。
l 觸發警報時，將自動抓拍通道內物體靜態、動態圖像的功能，并對圖片上的目標郵件做標記，同時將報警信息同步顯示和保存。通過客戶端可以調取查看。
l 監控實時視頻圖像達到1080p的清晰度，抓拍圖像達到200萬像素以上。
l 安裝輔助照明燈，保證實時視頻、抓拍圖像清晰明亮。
u 工作環境：
l 適應溫度：-20℃~50℃
l 適應濕度：≥90%(不結露)
u 室外防護等級：IP54
u 適用電源：AC220V ，50Hz
設備配套軟件
l 設備配套軟件系統客戶端操作界面設計合理、人性化，界面清晰簡潔，報警提示醒目，操作使用便捷。功能包含處置、監測、查詢、數據庫備份、安全管理等內容。系統運行穩定，避免出現系統錯誤、崩潰、死機、運行速度過慢等情況。操作界面可按照兩種模式進行設置：
l 用戶模式：用于各卡口常態化監管，出現報警后，只顯示報警種類、核素識別類型及準確率、系統智能判斷后的處置建議；
l 專家模式：用于各區域中央報警站，出現報警后顯示報警種類、核素識別類型和準確率、系統智能判斷后的處置建議以及輻射總體曲線圖和輻射分拆曲線圖，以供輻射探測專家進行分析。
